vollgefülltes Regenwassersystem mit PE-HD Rohrsystem, Dacheinläufen und Befestigung

Saug-Strömungs-System

Es ergeben sich dadurch folgende Vorteile:
Deutlich weniger Erdarbeiten Kleinere Rohrdimensionen, Brandschutzfreundlich, Senkung der Montagekosten, kürzere Bauzeiten, auch ideal für die Notentwässerung, Optimale Raum– und Hallennutzung durch gefällelose Verlegung, wenige Fallleitungen = weniger Rammschutz, Selbstreinigungseffekt durch hohe Strömungsgeschwindigkeit, minimaler Aufwand für Fall– und Grundleitungen, keine oder weniger Inspektionsschächte = weniger Wartungsaufwand

S-S-S Dachentwässerung

Wie funktionierts?

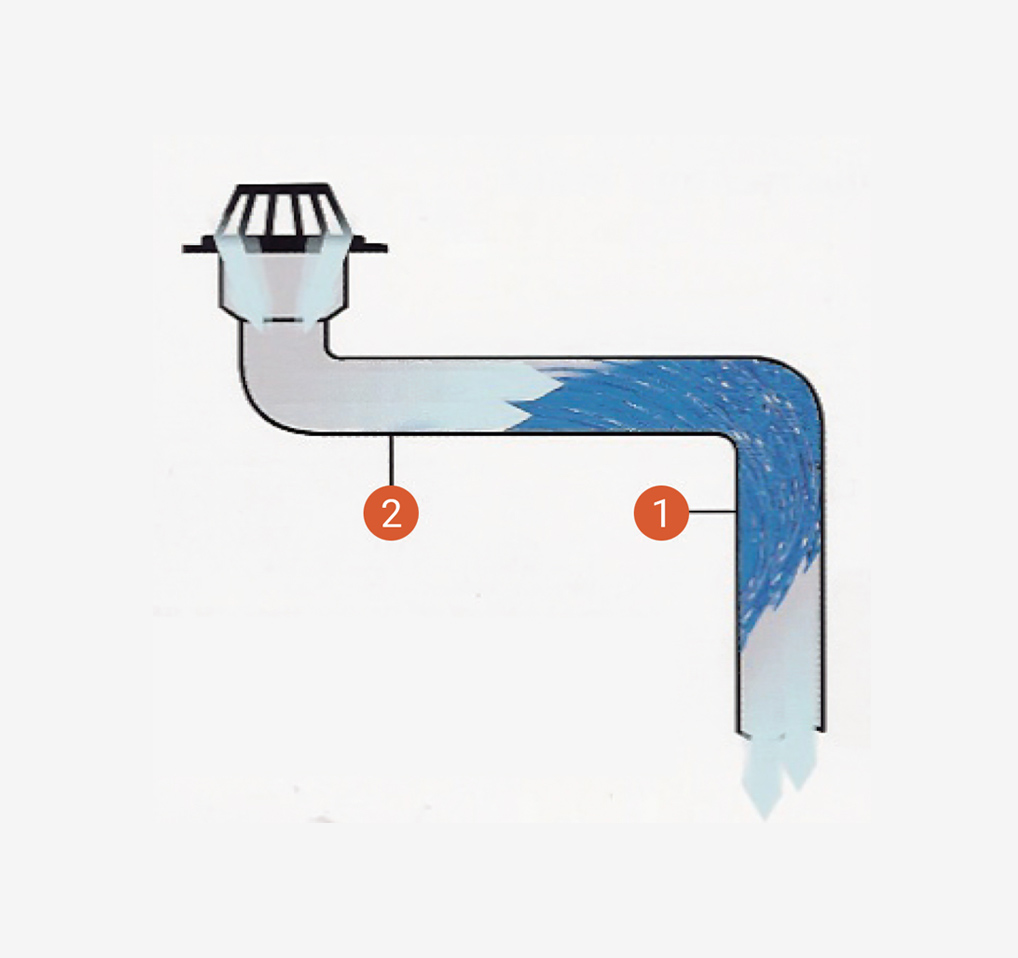

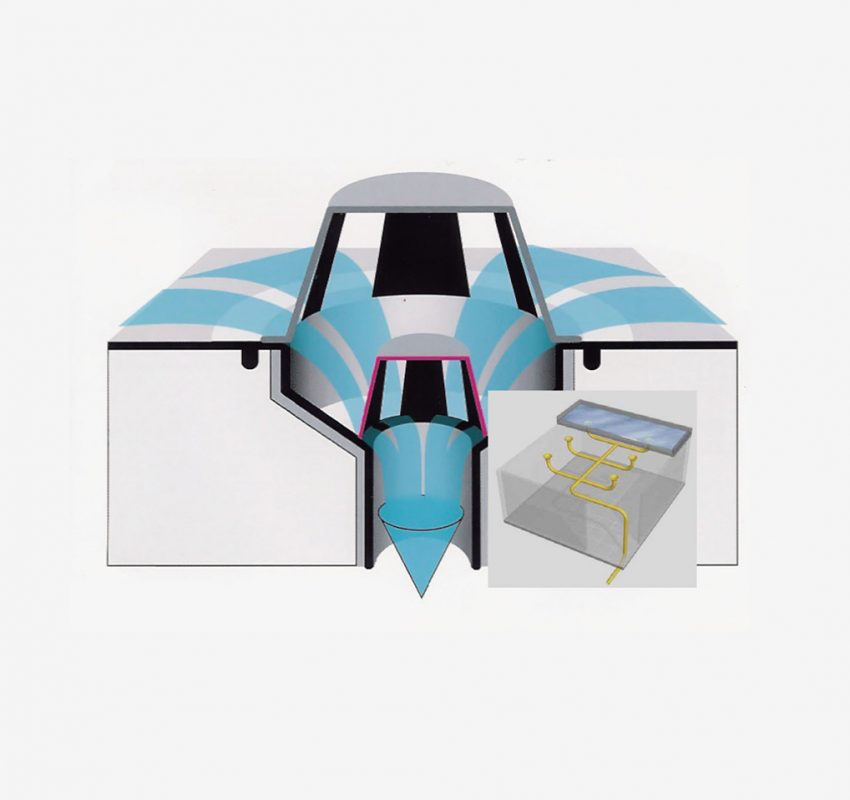

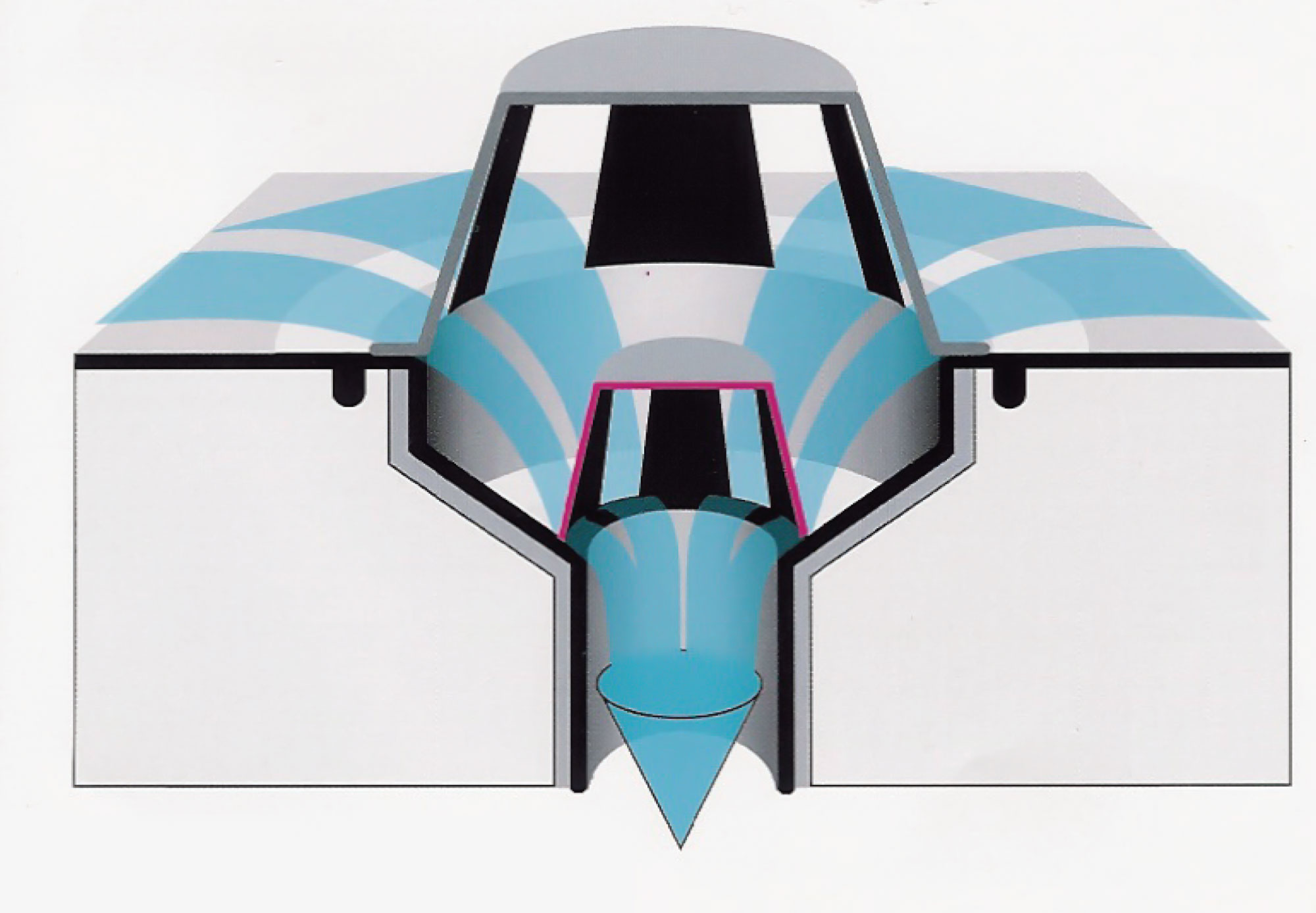

Die Besonderheit aller Dachgullys liegt im Systemteil. Speziell für diese Saugströmungsgullys entwickelt, verhindert es die Verwirbelung des Regenwassers im Gullytopf und sorgt dadurch für eine zügige Vollfüllung der Fallrohre (1). Das wiederum bewirkt, dass die Funktion der Saugentwässerungsanlage schnell in Kraft tritt. Das Funktionsprinzip von Saug-Strömungs-Systemen ist so aufgebaut, dass bereits bei geringen Regenmengen der Fallleitungsquerschnitt abschnittsweise zu- schlägt – voll füllt. Durch die Gewichtskraft des dann in die Fallleitung strömenden Regenwasserpfropfens wird in der Sammelleitung (2) ein Unterdruck erzeugt, der per Saughebeeffekt die Dachfläche entwässert.

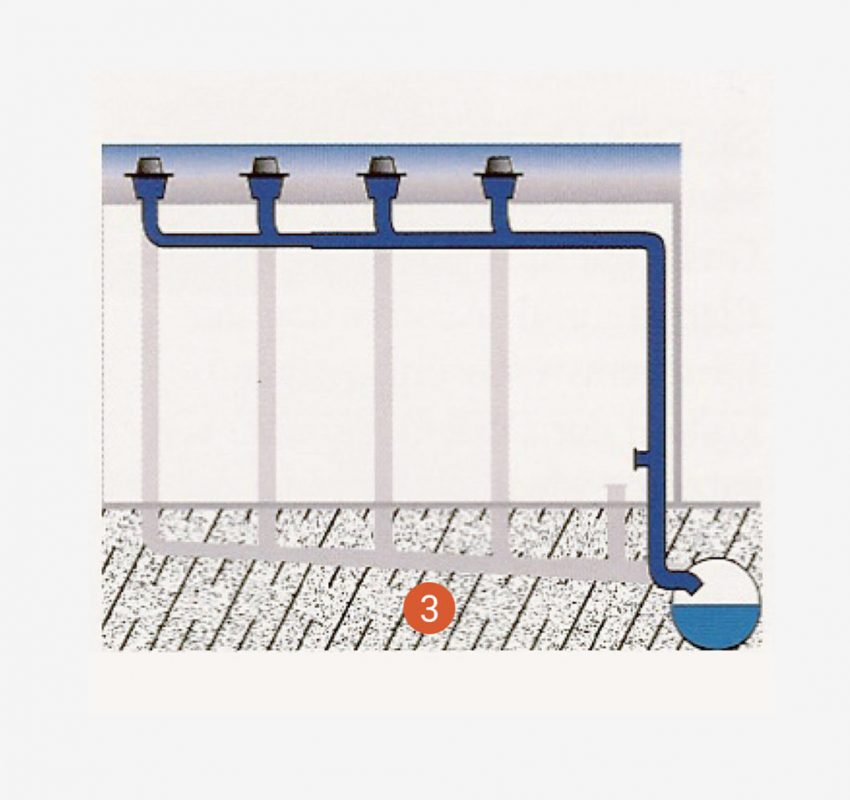

Mit dem Erreichen der Bemessungsregenspende wird bei einer Saugentwässerungsanlage das Leitungssystem planmäßig vollgefüllt betrieben. Bei Vollfüllung der gesamten Leitungsanlage kann die geodätische Saughöhe zwischen Dachablauf und Übergang in die Freispiegelentwässerung zur Überwindung der Strömungsverluste genutzt werden. Dadurch ergeben sich, gegenüber der Freispiegelentwässerung, wesentlich geringere Rohrdimensionen. Außerdem können die Leitungen – bedingt durch den anlagen-technischen Betriebszustand – gefällelos unterhalb der Dachkonstruktion verlegt werden. Auch auf die Verlegung von Grundleitungen (3) kann weitestgehend verzichtet werden.
